控制系統

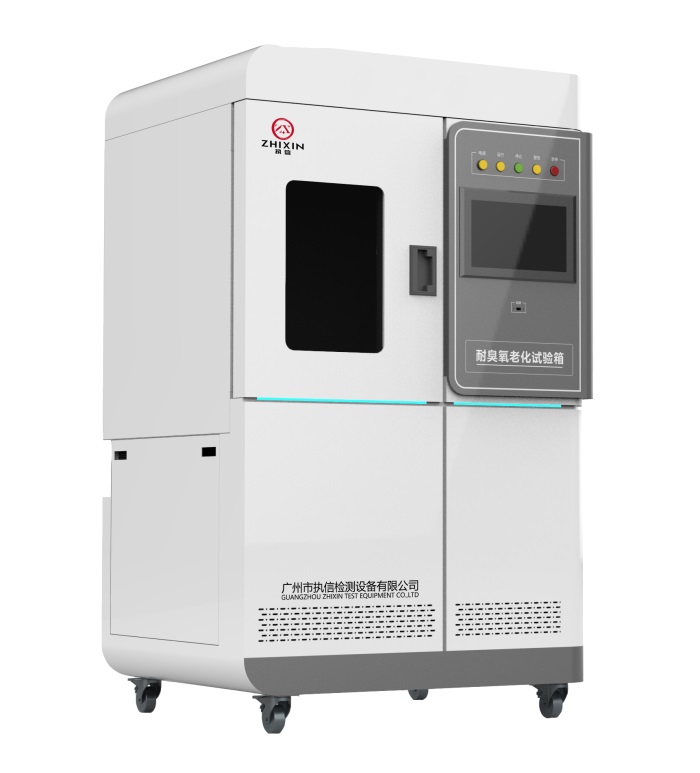

自主開發Ozone Aging專用控制系統（采用工業級15.6寸觸控電腦平臺）

內箱尺寸

500×500×600mm（W×D×H）

外形尺寸

1088×880×1800mm（W×D×H）

臭氧濃度范圍

0~500pphm

0~500ppm

臭氧濃度精度

優于顯示值的2%

臭氧濃度波動度

PV≤± 2pphm

PV≤± 2ppm

濃度的恢復時間

≤20分鐘

溫度調控范圍

15℃～70℃

溫度波動度

≤±0.5℃

溫度均勻度

≤1.0℃

濕度調控范圍

25%～95%RH（25℃ ～70℃）

35%～90%RH（25℃ ～65℃）

濕度偏差

＋2%.RH/－3%.RH

濕度均勻度

≤±5%.RH

濕度波動度

≤±2

試樣試驗平臺

靜態試驗平臺

1.適用標準：GB/T7762

2.試樣平臺旋轉速度：0～30 mm/s（通過控制系統設定，自動控制）;

3.試樣旋轉速速度：8～12 Min/R（通過控制系統設定，自動控制）

4.試樣橫掃面積≥試驗箱內截面積的40%；

5.試樣平臺夾具工位42位：42件試樣同時進行靜態測試

1.符合試樣橫掃截面標準

2.試樣平臺旋轉速度： 0～30 mm/s范圍調控，輸入數據后自動控制；

3.試樣旋轉速速度： 8～12 Min/R范圍調控，輸入數據后自動控制；

4.試樣橫掃面積：≥試驗箱內截面積的40%；

5.試樣平臺夾具工位數：35位：35件試樣同時進行靜態測試；

動態試驗平臺

1.適用標準：GB/T7762

2.試樣平臺旋轉速度：0～30 mm/s（通過控制系統設定，自動控制）；

3.動態拉伸速度：0.5～1Hz（通過控制系統設定，自動控制）；

4.拉動態伸百分比：5%～100%（通過控制系統設定，自動控制）；

5.動態拉伸百分比精度：≤±0.2mm

6.試樣平臺夾具工位9位，9件試樣同時進行動態測試；

1.試樣平臺旋轉速度： 0～30 mm/s范圍調控，輸入數據后自動控制；

2.動態拉伸速度：0.5～1Hz（可調，通過控制系統設定，自動控制）；

3.拉動態伸百分比：1%～100%（可調，通過控制系統設定，自動控制）；

4.動態拉伸百分比精度：≤±0.5mm

5.試樣平臺轉速：0～25mm/s（可調，通過控制系統設定，自動控制）；

6.試樣平臺夾具工位數：6位，6件試樣同時進行動態測試
